¿Se requiere una tabla de cumbrera/viga para un techo enmarcado con vigas?
Cuando se trata de la construcción de techos, hay muchos elementos estructurales que pueden marcar la diferencia entre una estructura resistente y duradera y una que presente problemas a largo plazo. Entre estos elementos, la tabla de cumbrera o viga juega un papel fundamental, especialmente en techos enmarcados con vigas. Pero, ¿realmente es necesaria su inclusión? En este artículo, exploraremos la importancia de esta pieza en la construcción, sus funciones, y te guiaremos sobre cuándo es esencial incorporarla en tu proyecto. ¡Sigue leyendo para descubrir cómo asegurar la integridad de tu techo!
Sí, se necesita una tabla de cumbrera o una viga de cumbrera, y lo requiere el código de construcción, donde las vigas del techo se encuentran en el centro de su tramo. La diferencia entre ellos es que una viga de cumbrera es un elemento estructural que soporta la mitad de las cargas vivas y muertas de las vigas a cada lado, pero una tabla de cumbrera no es estructural.

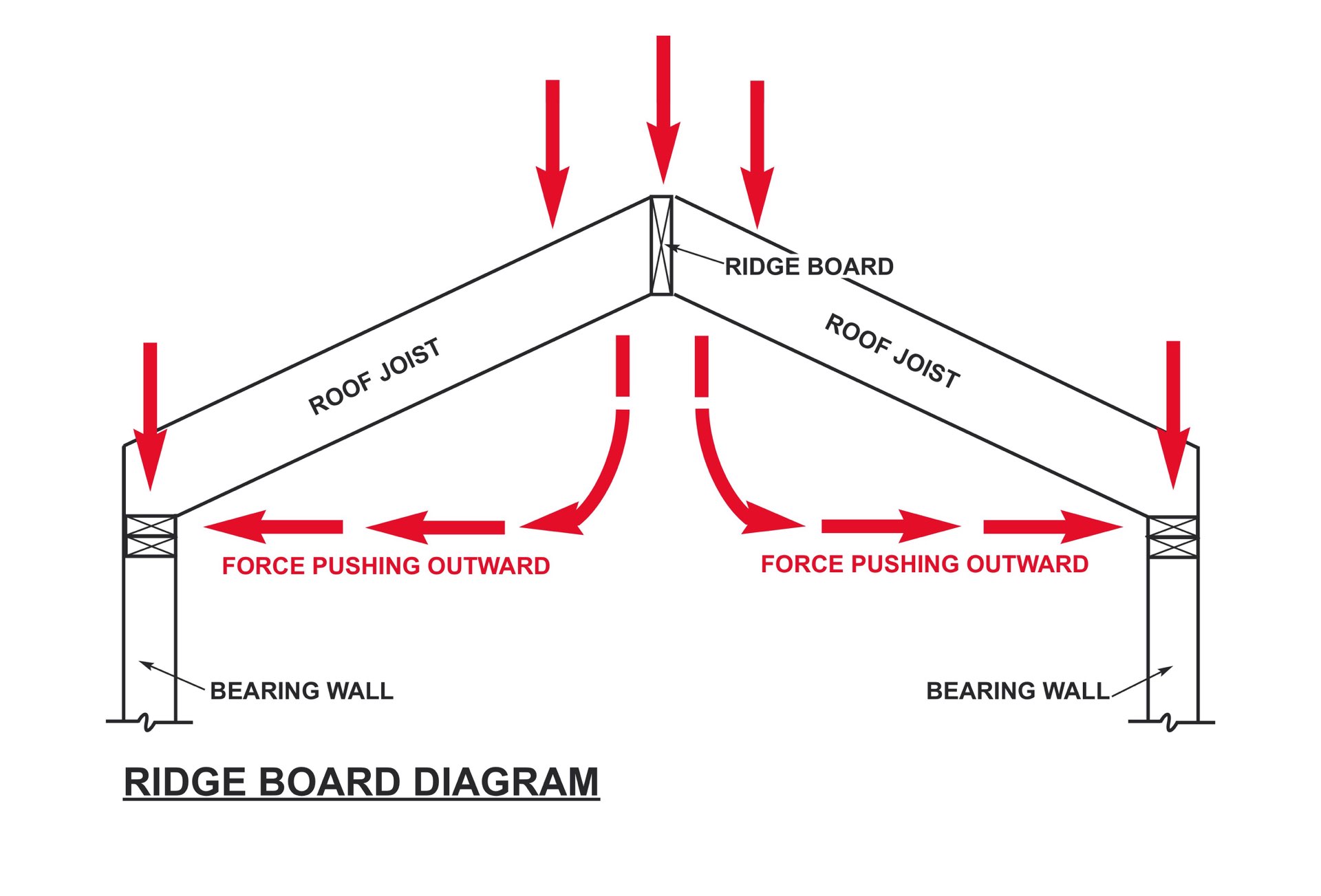

La tabla de cumbrera se instala para proporcionar un punto de apoyo donde se unen las vigas y también ayuda con la alineación a lo largo de la cumbrera. La tabla de la cumbrera suele tener solo una pulgada o dos pulgadas de ancho nominal (madera 1x o 2x) y debe ser lo suficientemente alta para que los extremos de las vigas hagan contacto completo con ella a lo largo de su cara. Esto significa que la tabla de cumbrera para vigas de 2×6, por ejemplo, debe tener más de 6 pulgadas de altura nominal de las vigas, porque el corte diagonal en el extremo de la cumbrera de la viga hace que la dimensión vertical de la cara sea más grande. No siempre se requería una tabla de cumbrera y la foto de arriba, del ático en una casa de la década de 1920, muestra un techo enmarcado sin una.

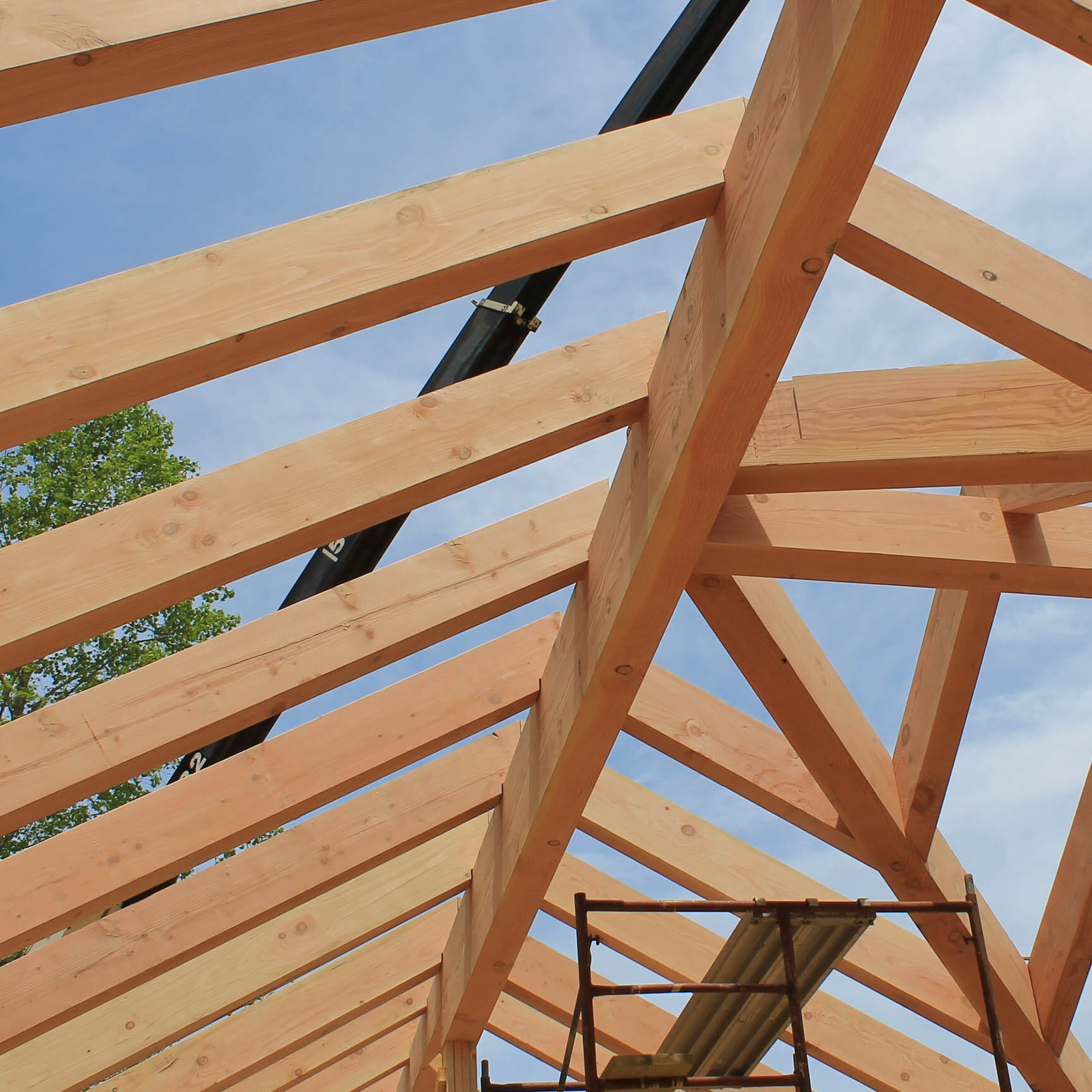

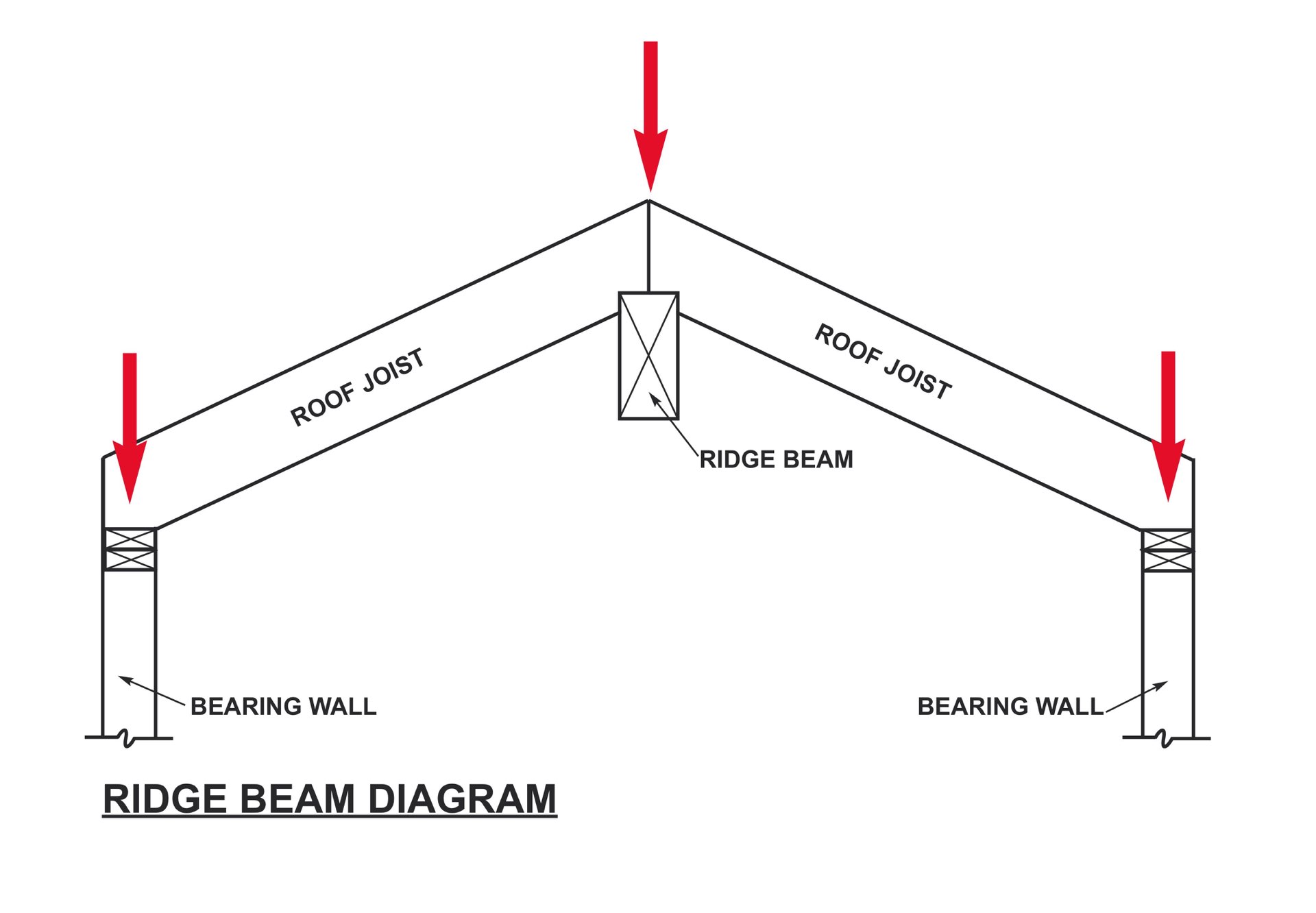

Una viga de cumbrera lleva las cargas de las vigas conectadas a ella y debe ser lo suficientemente fuerte para soportar el peso y estar bien apoyada en los puntos de apoyo en cada extremo, para transferir las cargas al suelo. Si bien las viguetas comúnmente se unen al costado de una viga de cumbrera, también pueden sentarse encima de ella, como se muestra en el diagrama a continuación, lo que crea una apariencia interesante cuando la estructura del techo está expuesta como parte del diseño.
>
>
>

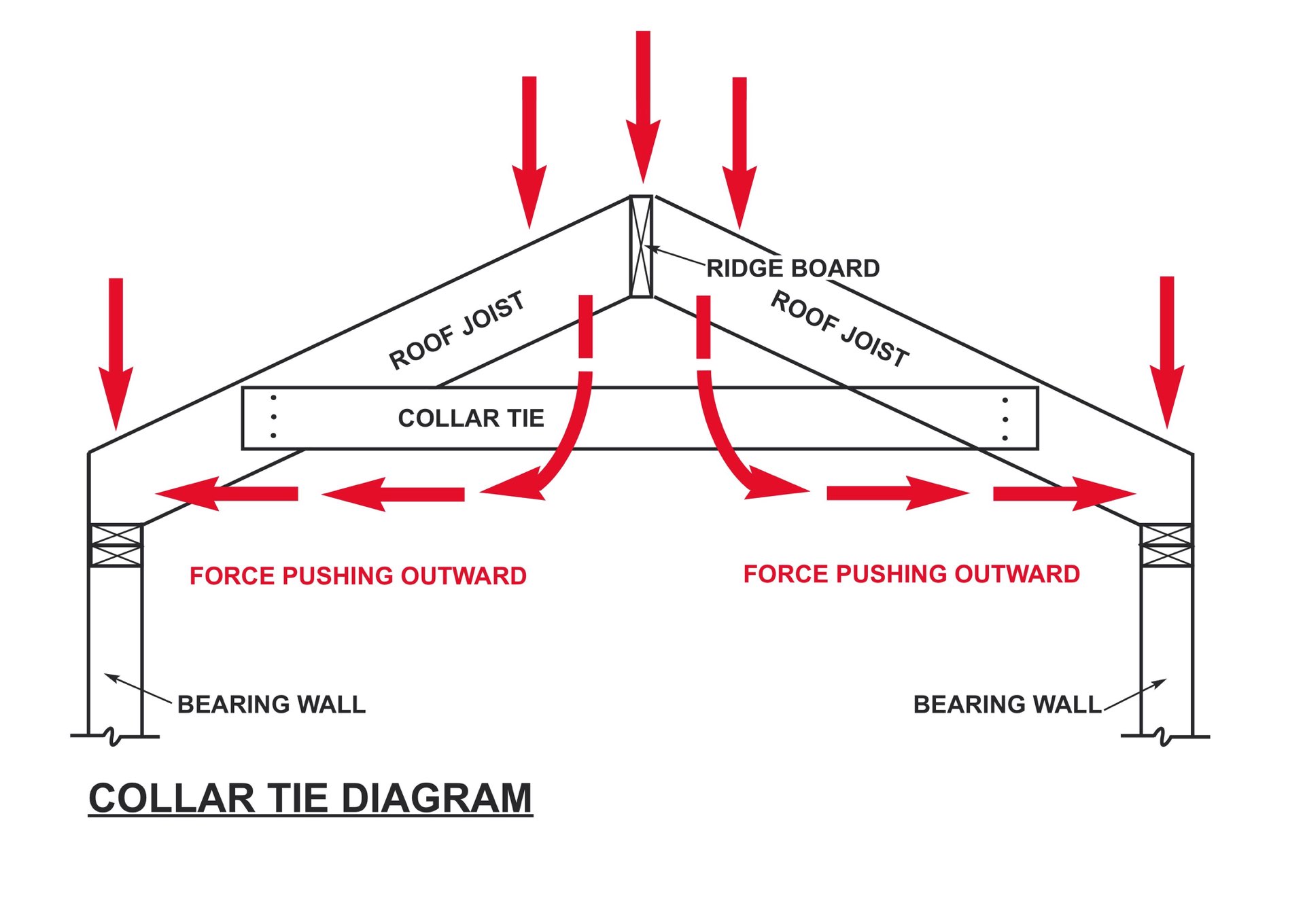

>Corbatas de cuello – Estos crean el mismo triángulo estructural necesario, pero lo hacen un poco más arriba en la viga. No tienen que instalarse en cada par de vigas y agregan interés visual cuando la estructura del techo está abierta a la habitación de abajo. Deben instalarse en el 1/3 inferior de la elevación vertical desde la placa hasta la parte inferior de la tabla de la cumbrera para crear un triángulo lo suficientemente grande para que sea efectivo. Los lazos en el 1/3 inferior de la elevación se diferencian por los llamados «lazos de viga». Para obtener más información, consulte nuestra publicación de blog ¿Qué es una corbata de cuello?

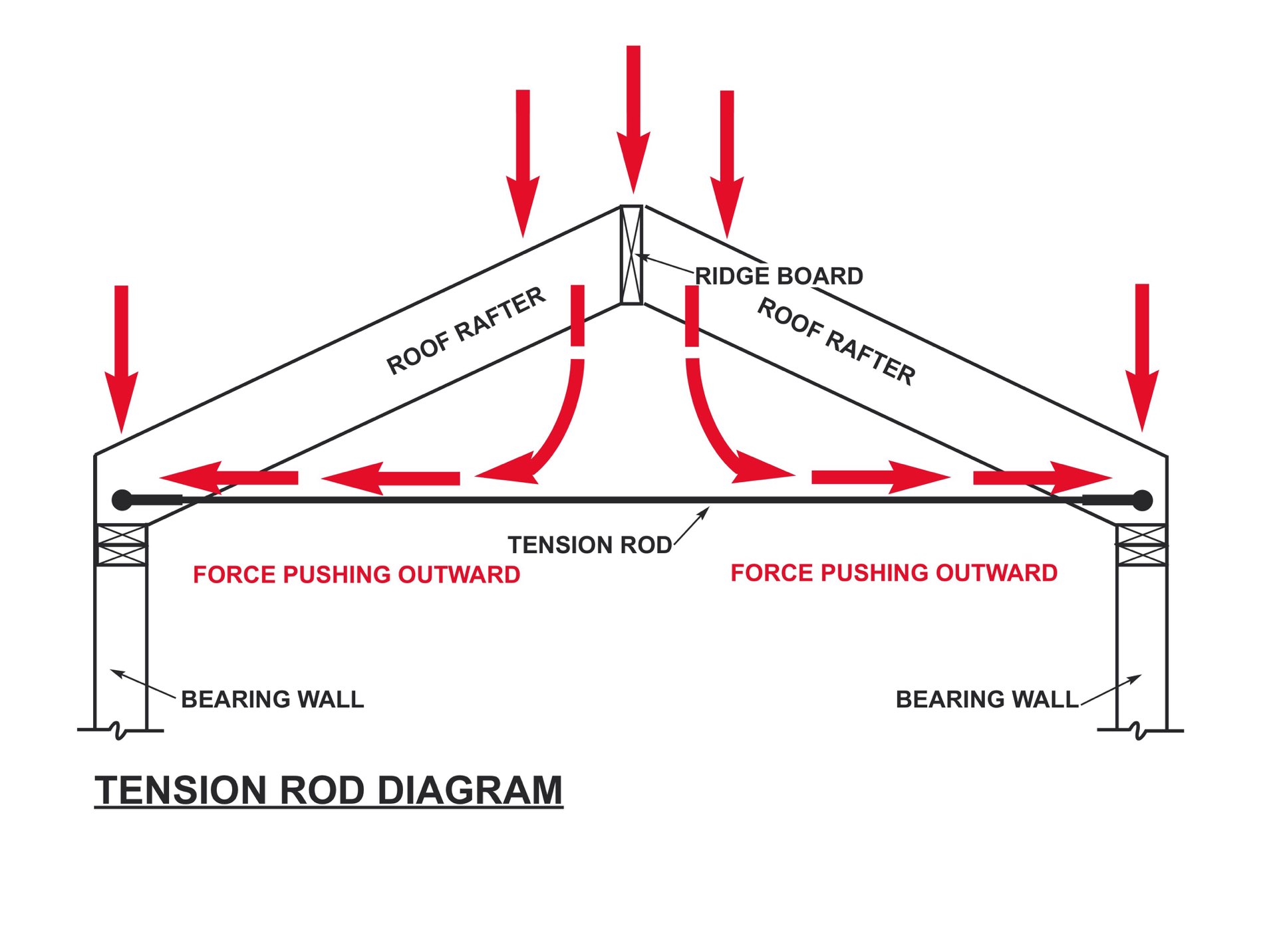

>Varillas de tensión – Las varillas de acero entre los extremos de las vigas o la parte superior de la pared a intervalos regulares, cuando están expuestas, también brindan una solución elegante. El acero es extremadamente resistente a la tensión, por lo que las varillas pueden tener un diámetro pequeño.

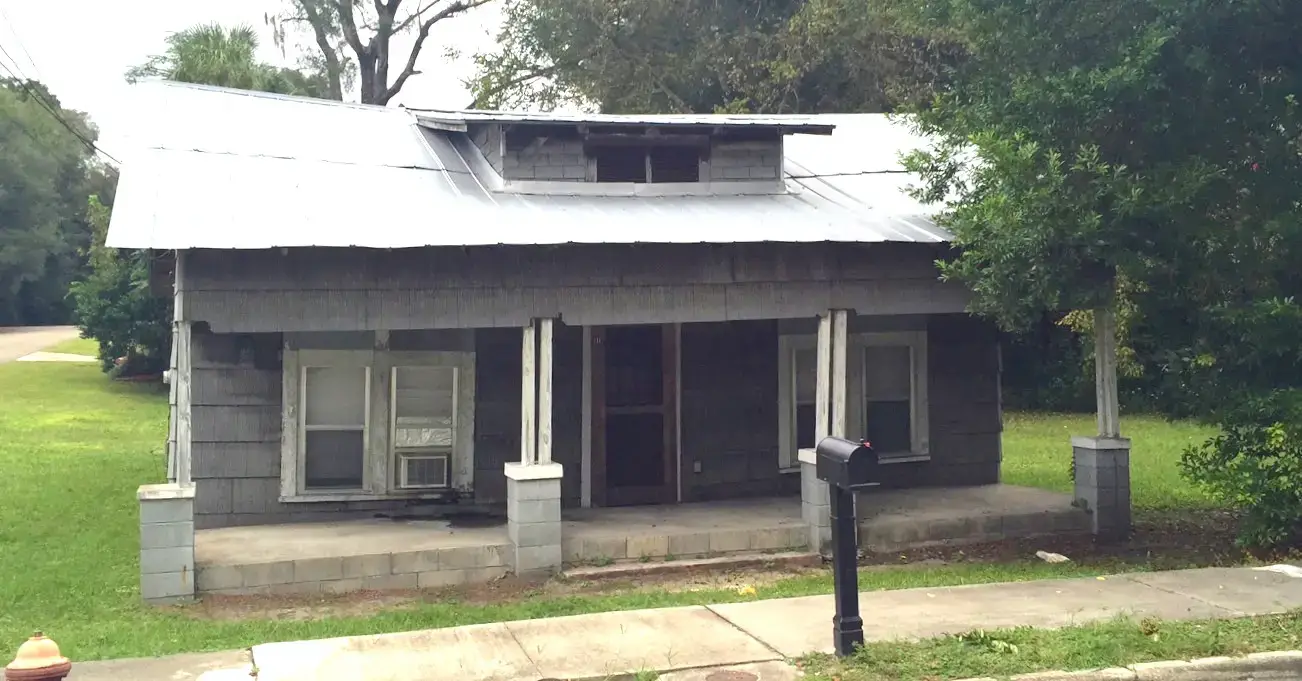

> La foto a continuación muestra una casa donde los triángulos estructurales se interrumpieron al adaptar una pequeña buhardilla de cobertizo en el ático. Como puede ver, la cresta se combó en el centro como resultado y, cuando se ve desde un lado, las paredes se abren hacia afuera debajo del área.
>
Además, vea nuestra entrada de blog ¿Qué causa una línea de cumbrera de techo hundida?
Categorías Blog
[automatic_youtube_gallery type=»search» search=»¿Se requiere una tabla de cumbrera/viga para un techo enmarcado con vigas?» limit=»1″]
¿Se requiere una tabla de cumbrera/viga para un techo enmarcado con vigas?
Cuando se trata de la construcción de techos, hay muchos elementos estructurales que pueden marcar la diferencia entre una estructura resistente y duradera y una que presente problemas a largo plazo. Entre estos elementos, la tabla de cumbrera o viga de cumbrera juega un papel fundamental, especialmente en techos enmarcados con vigas. Pero, ¿realmente es necesaria su inclusión? En este artículo, exploraremos la importancia de esta pieza en la construcción, sus funciones, y te guiaremos sobre cuándo es esencial incorporarla en tu proyecto. ¡Sigue leyendo para descubrir cómo asegurar la integridad de tu techo!
Importancia de la tabla de cumbrera y viga de cumbrera
La respuesta es sí, se necesita una tabla de cumbrera o una viga de cumbrera, y esto está respaldado por el código de construcción correspondiente. La viga de cumbrera es un elemento estructural que soporta la mitad de las cargas vivas y muertas de las vigas a cada lado. Por otro lado, una tabla de cumbrera no es estructural, sino que se utiliza para proporcionar un punto de apoyo donde se unen las vigas y ayuda con la alineación a lo largo de la cumbrera.
Dimensiones y requisitos de instalación
La tabla de cumbrera suele tener un ancho nominal de una o dos pulgadas, y es importante que sea lo suficientemente alta para que los extremos de las vigas hagan contacto completo con ella. Por ejemplo, para vigas de 2×6, la tabla de cumbrera debe exceder las 6 pulgadas de altura nominal debido al corte diagonal en el extremo de la cumbrera de la viga, que aumenta la dimensión vertical.
Función de la viga de cumbrera
La viga de cumbrera lleva las cargas de las vigas conectadas a ella y debe ser lo suficientemente fuerte para soportar el peso adecuado. Debe estar bien apoyada en los puntos de apoyo de cada extremo, con el fin de transferir las cargas al suelo de manera efectiva. Las viguetas pueden unirse al costado de una viga de cumbrera o incluso estar colocadas sobre ella, lo que puede añadir un atractivo visual a la estética del diseño del techo.
Conclusión
Incorporar correctamente una tabla de cumbrera o una viga de cumbrera en el diseño de un techo enmarcado con vigas es vital para la estabilidad y durabilidad de la estructura. Es importante consultar a un profesional o adherirse a los códigos de construcción locales para asegurarse de que se cumplen todos los requisitos necesarios.
Preguntas Frecuentes (FAQs)
¿Cuál es la diferencia entre una tabla de cumbrera y una viga de cumbrera?
La viga de cumbrera es un elemento estructural que soporta cargas, mientras que la tabla de cumbrera es un elemento no estructural que sirve para proporcionar apoyo y alineación de las vigas.
¿Es posible construir un techo sin usar una tabla de cumbrera?
En algunas construcciones más antiguas, se pueden observar techos sin tablas de cumbrera, aunque es recomendable incluirlas en los diseños modernos para asegurar una mejor resistencia y alineación de las vigas.
¿Qué materiales son adecuados para una tabla de cumbrera?
Generalmente, se utilizan maderas de tamaño nominal 1x o 2x, que ofrecen la resistencia necesaria para soportar el peso de las vigas y las cargas del techo.
¿Qué códigos de construcción se deben considerar para el uso de vigas de cumbrera?
Los códigos de construcción pueden variar según la ubicación, pero generalmente requieren que se sigan normas específicas para la instalación de vigas y tablas de cumbrera. Es recomendable consultar las regulaciones locales antes de la construcción.
